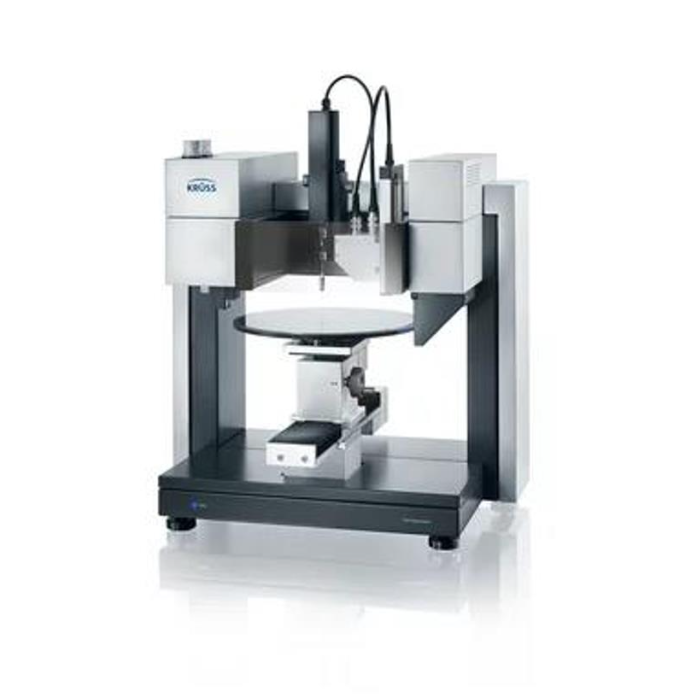

瀏覽器自帶分享功能也很好用哦~液滴形狀分析儀
DSA100W
晶片和其他圓形樣品的自動化潤濕性和粘附力分析
DSA100液滴形狀分析儀的圓形樣品臺適用于晶片表面和其他圓形樣品的自動標準化質量控制。 該儀器根據接觸角的精確測量來確認晶片表面清潔度和均一性；它同樣可以表征噴涂效果，比如檢驗照片曝光和非曝光潤濕性差別。
應用
· 評價晶片清潔和涂層均勻性
· 晶片和涂層之間的附著力評估
· 曝光和未曝光光油的潤濕研究
· 是分析硬盤或剎車盤等其他圓形樣品的理想選擇
測量方法
固體表面的液滴接觸角
并行雙液滴接觸角
繪圖預設位置后，軟件自動批量測量相應位置的接觸角,然后進行表面評價
測量浸入液相中固體材料底部與氣泡的接觸角
通過接觸角數據計算固體表面能
通過圓形樣品基座上形成對稱的液滴的曲率計算表面張力
傾斜表面滾落時液滴的前進角及后退角
***多連續執行20次測量并將結果一起顯示
遠程控制 ADVANCE，以集成到定制化的自動化系統中
測量結果
· 靜態接觸角
· 前進接觸角和后退接觸角
· 在液體中氣泡的接觸角
· 表面自由能，根據以下模型。Owens-Wendt-Rabel-Kaelble (OWRK), Fowkes, Extended Fowkes, Van Oss & Good (Acid-Base), Schultz, Wu, Zisman, Equation of State
· 與位置相關的接觸角和SFE
· 溫度
在任何位置實現快速自動測量
DSA100W的**是一個由軟件控制的圓形樣品臺，它安裝在同樣由軟件控制的水平軸上，借助真空連接，晶片可安全地固定在適當的位置。 通過這種配置，可以快速，自動和準確地達到晶片上的任何位置以測量接觸角。
滴定模塊可精確的滴定出相同的液滴體積，保證了測試條件可重復性。 液滴的溫和沉積和動態控制的滴定單元可防止由于無意的預潤濕而導致的測量偏差。
軟件控制樣品分析
ADVANCE軟件根據標準化的測量程序自動控制測量。在此過程中，系統會依次進行預先定義的測量任務，這確保了快速，完全標準化的測量程序，并具有高樣品通量。
極高的成像質量鑄就可靠的液滴形狀分析
DSA100W配備了高分辨率相機和高質量變焦鏡頭，可以精確顯示液滴的***尺寸。 由此獲得的高圖像質量確保了接觸角測量的精確性。 結合ADVANCE軟件的智能圖像評估算法，儀器的液滴形狀分析可提供準確的測量結果。
